我很常用 FSM (Finite-State Machine, 有限狀態機) 做 系統設計 (System Design) 或者 流程規劃 (Business Flow)。因為 FSM 的 有限性，容易 收斂邊界，同時在實作上也更容易聚焦。所以從設計角度，我覺得是個非常好的設計方法。當在 Reivew 別人的系統設計時，通常我也會觀察是否有類似 FSM 概念存在，缺乏有限性的邊界，通常系統的 可靠性 與 穩定性 都不容易達成。

系統設計最常用的是 API Design、自幹作業系統的 task 分析，流程規劃則是 專案管理 (Redmine / JIRA)、或者內部系統 (資產、人事) 等。也在工作時針對這部分整理過不少教育訓練素材以及相關概念解說，但好像沒有專注整理 FSM 的資料。

這篇從我在 FB 整理的資料開始，加上 Blog 已經寫過類似的資訊做個彙整。如果有在使用 AI 設計，這篇大概就是一個 SKILL.md 的整理。

設計 狀態機 的規則

零、定義狀態機的控制對象是什麼？

設計一個狀態機起手勢要先定義 對象 是什麼？通常是一個 名詞，舉例：

• API 的 Resource？
• 工單：像是 Redmine 裡的 Tracker 本身就是控制對象，VSTS 叫做 WorkItem Type.
• 領域知識 的 業務名詞 / 專有名詞，像是 訂單 (Order)、BOM 表、Defect、Feature … etc.

如果分不清楚，就會亂成一團。

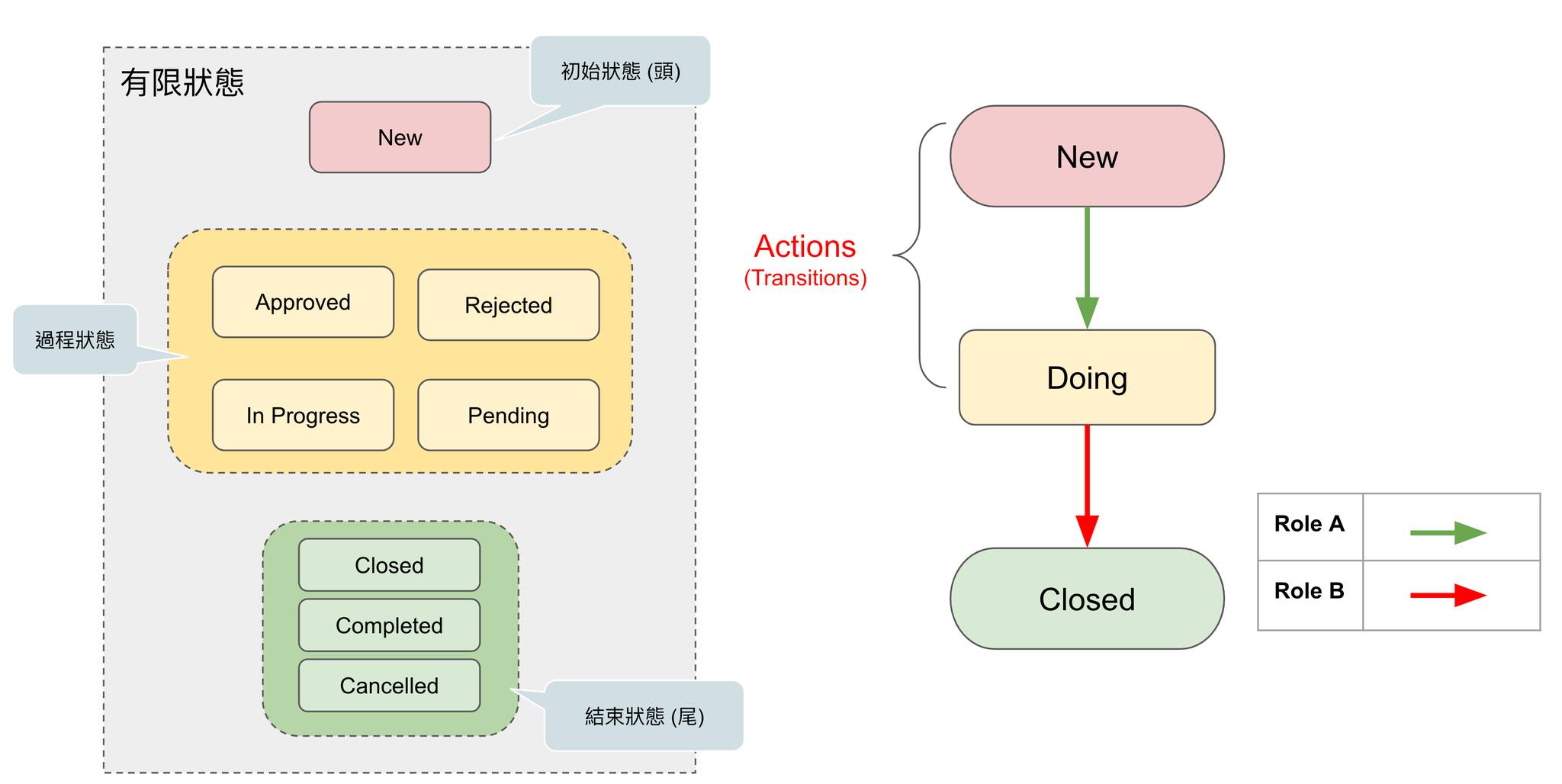

一、有限的狀態 (States)

針對控制的對象，設計他的 狀態 (State)，而狀態的規則如下：

• 狀態名稱都是 名詞 或 形容詞，狀態都是 單一 字彙組成
• 狀態的數量控制在 十個以內 (不含頭尾)，最好是 五個，超過都算複雜
• 如果狀態數量很多，就要拆解狀態機，變成 有限巢狀狀態機 (Nested Finite State Machine, NFSM)，又稱 Hierarchical State Machines (HSM)，背後精神就是 分而治之。


二、狀態的頭尾 (Start / End)

• 只能有一種 初始狀態，注意，只能 一個
• 但可以有多種 結束狀態，可以有 多個
• 設計狀態機的起手式：先把頭尾抓好

三、狀態移轉 (Transitions)

• 狀態移轉 (Transition) 是動詞，通常可以透過程式串接。
• RPC Style 慣用動詞起手，那就是狀態移轉在用的詞
• 狀態之間的移轉，可以透過狀態表 (State Table) 表示，如下是一個 EC2 的移轉：


四、狀態移轉事件 (Events)

• 狀態移轉的前後，都可以有事件

五、帶入角色 (Roles) 的流動

• 角色 (Role) 像是管理者、開發者、PM、QA … 等職能 (Functional) 別
• 每個角色能夠執行的狀態移轉不一樣，需要個別定義
• 每個角色都要考慮事件

範例

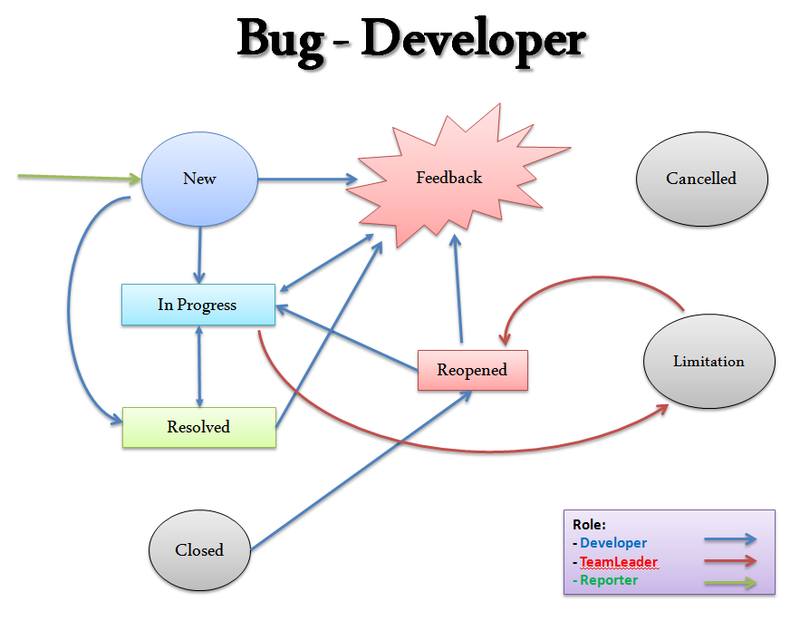

軟體開發流程中的 Bug 流程

• 資源：Bug
• 頭尾：New / Closed / Canceled / Limitation
• Roles 有 Developer / Team Leader / Reporter (QA/Tester)
• Transition: 依照角色做限制

Q and A

Q: 串起 CI / CD 的 Pipeline script (or gitlab-ci) 算不算狀態機？

Build 的過程可以有個 FSM、Deploy 的過程可以有個 FSM，除了這兩個，還有其他像是串接 UnitTest、Code Scan 都可以有自己的 FSM，整個串起來的流程可以用 NFSM 巢狀狀態機控制。

好像可以是一種 FSM ，但是大家知道，10 個專案，通常會有 100 種串法，這已經不是有限狀態機啦，而是無限發散機 XDD

實踐軟體工程基本的精神就是：分而治之 (Divide and Conquer)、高內聚底耦合。前面提到的五個設計原則，都遵循這兩個基本精神。

Q: State 和 Status 這兩的字有啥差別？

• State: 有限、可列舉的、可數的，紅綠燈 屬於於這種，只有三個，或者掛掉 XD
  • 電商訂單的狀態就是有限。
• Status: 不確定、不可數，大概是 loop 中的 iterate 的概念，像是 HTTP 的 Status Code 屬於這種，提款機的故障代碼屬於 Status (故障原因有百百種 QQ

Q: 如果狀態超過十個會怎樣？

會很難懂，複雜度很高。

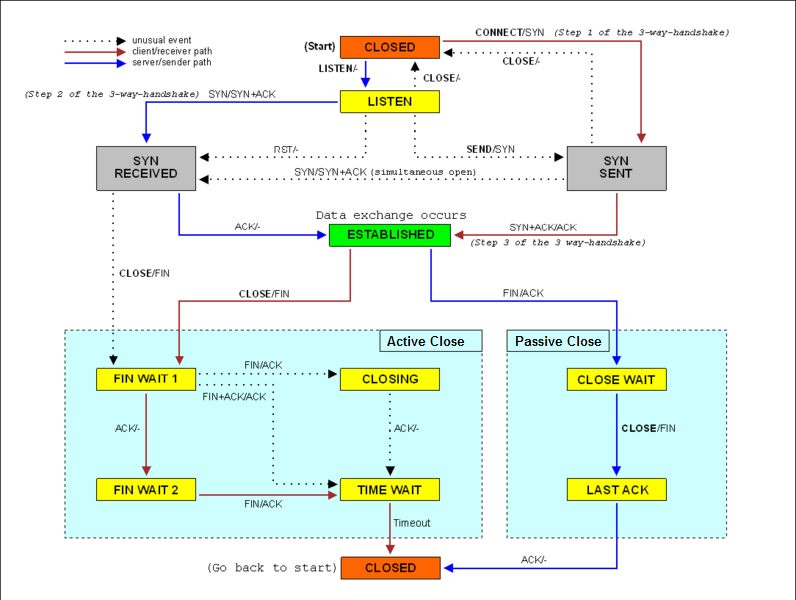

底下是是 TCP 的狀態機

source: https://en.wikipedia.org/wiki/File:Tcp_state_diagram.png

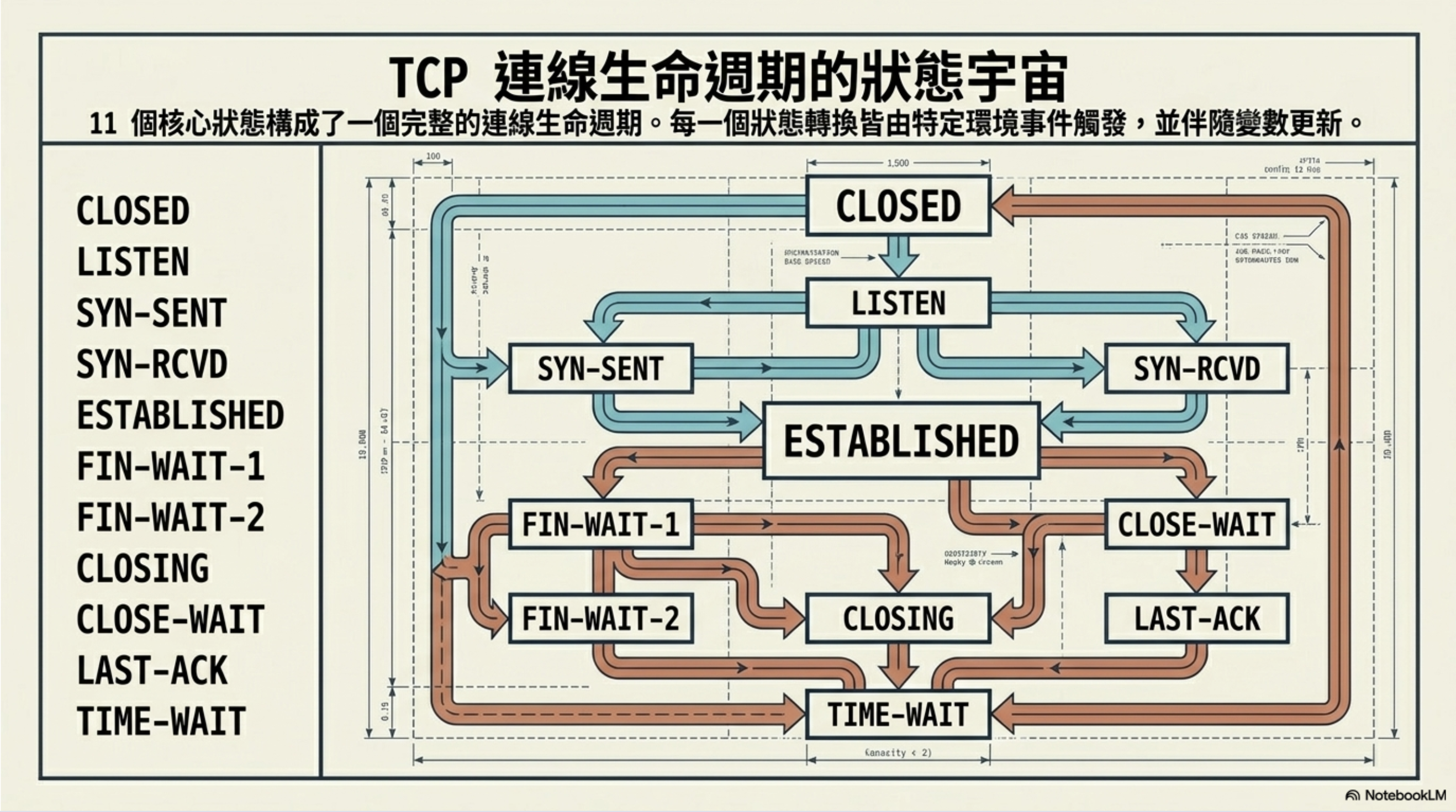

這篇 TCP 原始論文: “EFSM/SDL modeling of the original TCP standard (RFC793) and the Congestion Control Mechanism of TCP Reno“ ，整理了所有相關的 TCP 狀態圖，共有 38 張。下圖是用 NotebookLM 整理的狀態機，一共有 11 states.

Q: 使用 FSM 作為設計的相關論述？以及實際應用？

相關理論：

• Mealy Machine (1955): A Method for Synthesizing Sequential Circuits by George H. Mealy.
  • 輸出取決於「目前狀態」與「輸入信號」。在實務中，這意味著它能比 Moore 機器以更少的狀態達成目的，且反應更迅速。
• Moore Machine (1956): Gedanken-experiments on Sequential Machines by Edward F. Moore.
  • 輸出僅取決於「目前狀態」。優點是輸出信號穩定，不受輸入信號的突波（glitch）影響，對同步電路設計非常友好。
• Raft 演算法 (2014): In Search of an Understandable Consensus Algorithm by Diego Ongaro and John Ousterhout.
  • 提出了 Replicated State Machine (RSM) 的概念。核心思想是：如果多個伺服器從相同的初始狀態開始，並以相同的順序執行相同的指令（Log），則它們最終會達到一致的狀態。
• Data-Parallel FSMs (2014): Data-Parallel Finite-State Machines (Microsoft Research).
  • 探討 FSM 在並行運算（如 SIMD、多核）中的難題，提出如何利用「狀態收斂」特性來並行處理傳統上被認為是序列任務的 FSM 運算。

實務應用：

• NPC AI 與 動畫控制：我在開發 Java 2D RPG Game，角色的「巡邏、追逐、攻擊」邏輯通常會使用 Hierarchical FSM (HFSM)，這能有效減少狀態爆炸問題。
• 前端 UI 狀態管理的 XState - 一個基於 Statecharts (Harel, 1987) 理論的工具
• 分散式事務 (2PC/3PC)：兩階段提交協定使用 FSM 來決定節點該 Commit 還是 Abort。
• 服務發現與健康檢查：如 HashiCorp Consul 或 Go-kit 中的熔斷器（Circuit Breaker）邏輯（Closed, Open, Half-Open）
• 作業系統的中斷處理與排程：管理進程生命週期（Ready, Running, Waiting, Terminated）本質上就是一個大型 FSM。
