自幹作業系統 完成第一階段之後，感覺意猶未竟，有很多東西想繼續玩玩看，所以開啟了第二階段，其中最複雜也數最有趣的是 網路基礎 (Networking Fundamentals) 部分，從最底層硬體 PCI Bus 掃描，實作驅動程式 (RTL8139)、到 Ethernet Layer (L2)、IPv4、ARP、ARP Table、UDP、TCP … 一路打上去，最後用 ping、host、wget、udprecv、tcptest 等 User Space 封裝的應用程式做驗收。

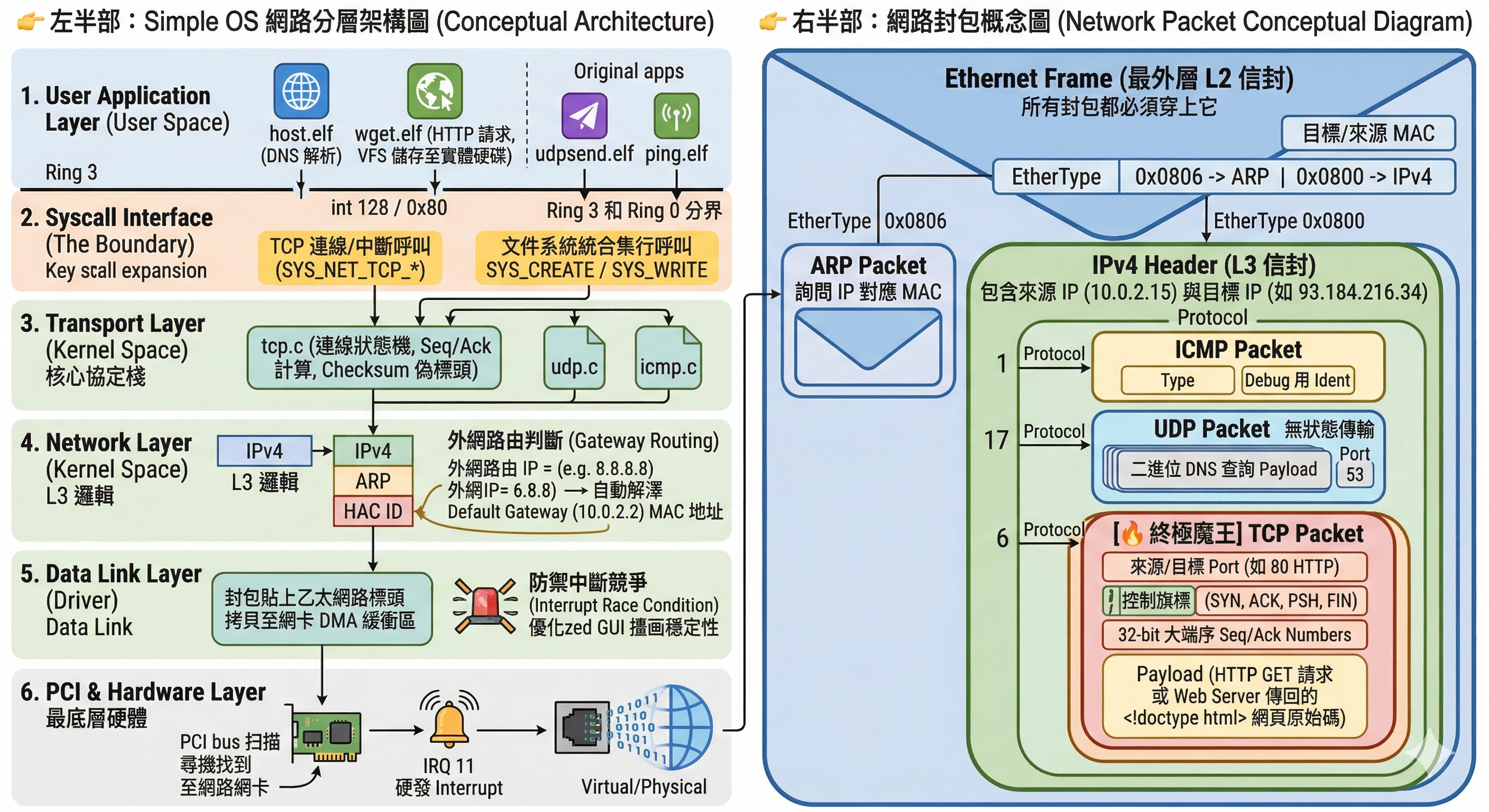

下圖是我請 Gemini 幫我畫的總結，總結第二階段網路部分的學習。

實作內容

網路實作包含以下：

• Kernel Space：
  • 掃描 PCI Bus
  • 驅動網路卡 RTL8139: 在 QEMU 新增網卡設定
  • 實作 Ethernet Layer (L2), IPv4, ARP, ICMP, UDP, TCP
• Application in User Space：
  • ping: 送出封包給 QEMU router
  • udprecv: 接收 UDP 封包
  • tcptest: 送出 TCP 封包，完成三項交握，同時包含資料
  • host: DNS resovler，需要調整 QEMU 網路卡的設定，讓他跟 host machine 對接
    • DNS 整個實作完全是在 User Space，沒有走 syscall
  • wget: 透過 GET / HTTP/1.1 取得 網站 內容，寫入到 index.html
• Socket API between Kernel and User Space

底下整理每個階段的驗證與結果截圖。

Day81-83: 掃描 PCI Bus，驅動網路卡 RTL8139

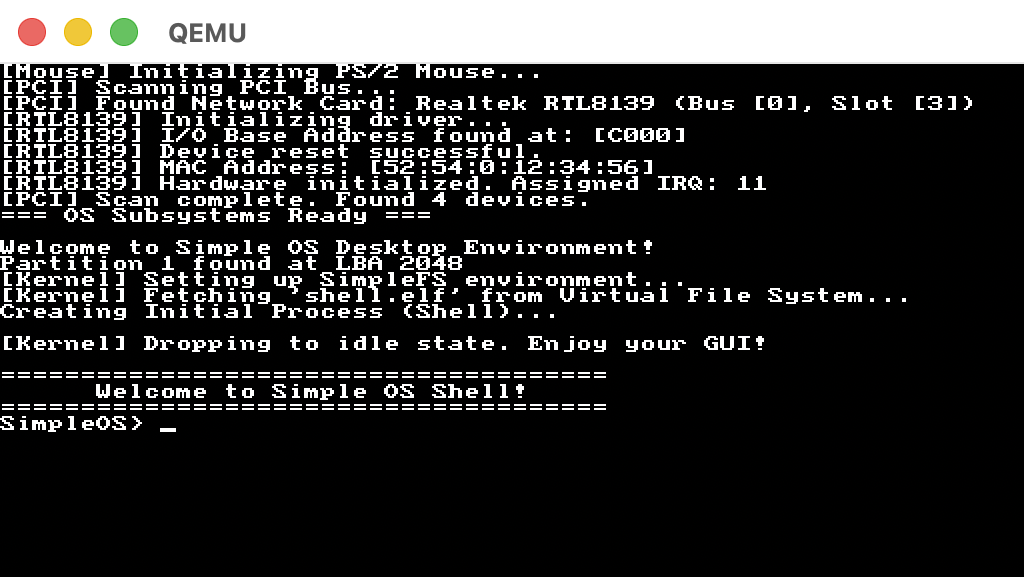

如下圖，先執行 PCI Bus 掃描，圖中找到了一張網卡 Realtek RTL8139
然後初始 RTL8139 這張網卡，顯示他的 Mac Address 和 IRQ

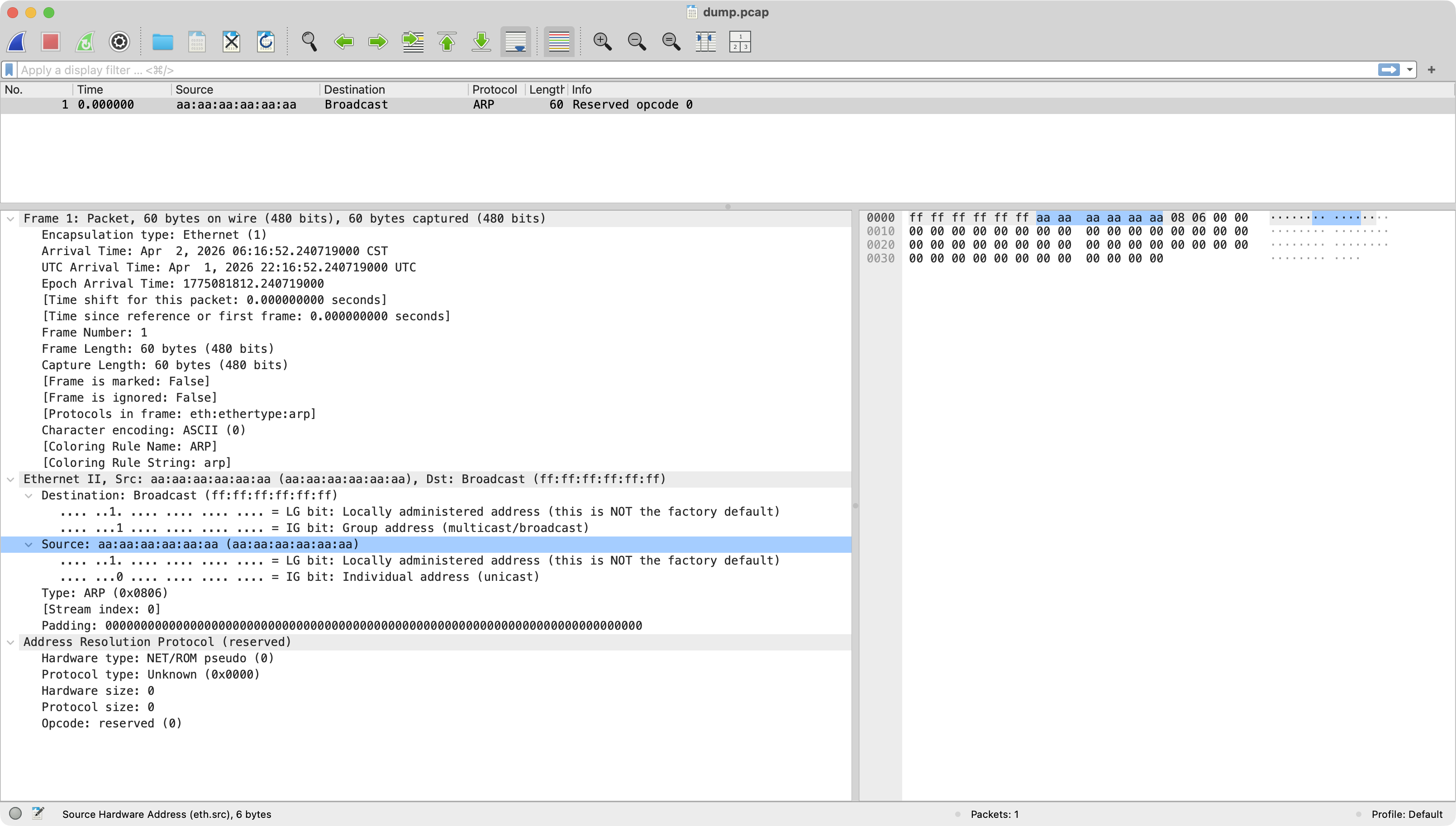

Day84: 接收網路卡收到的封包

解讀 L2 (ethernet layer) 的來源與目標 的 Mac Address

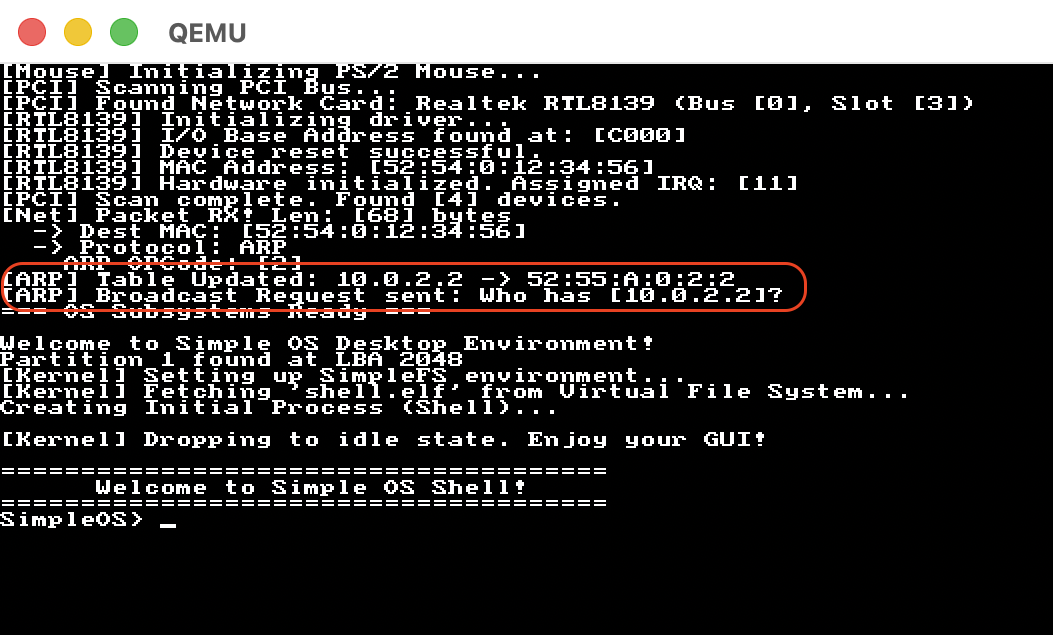

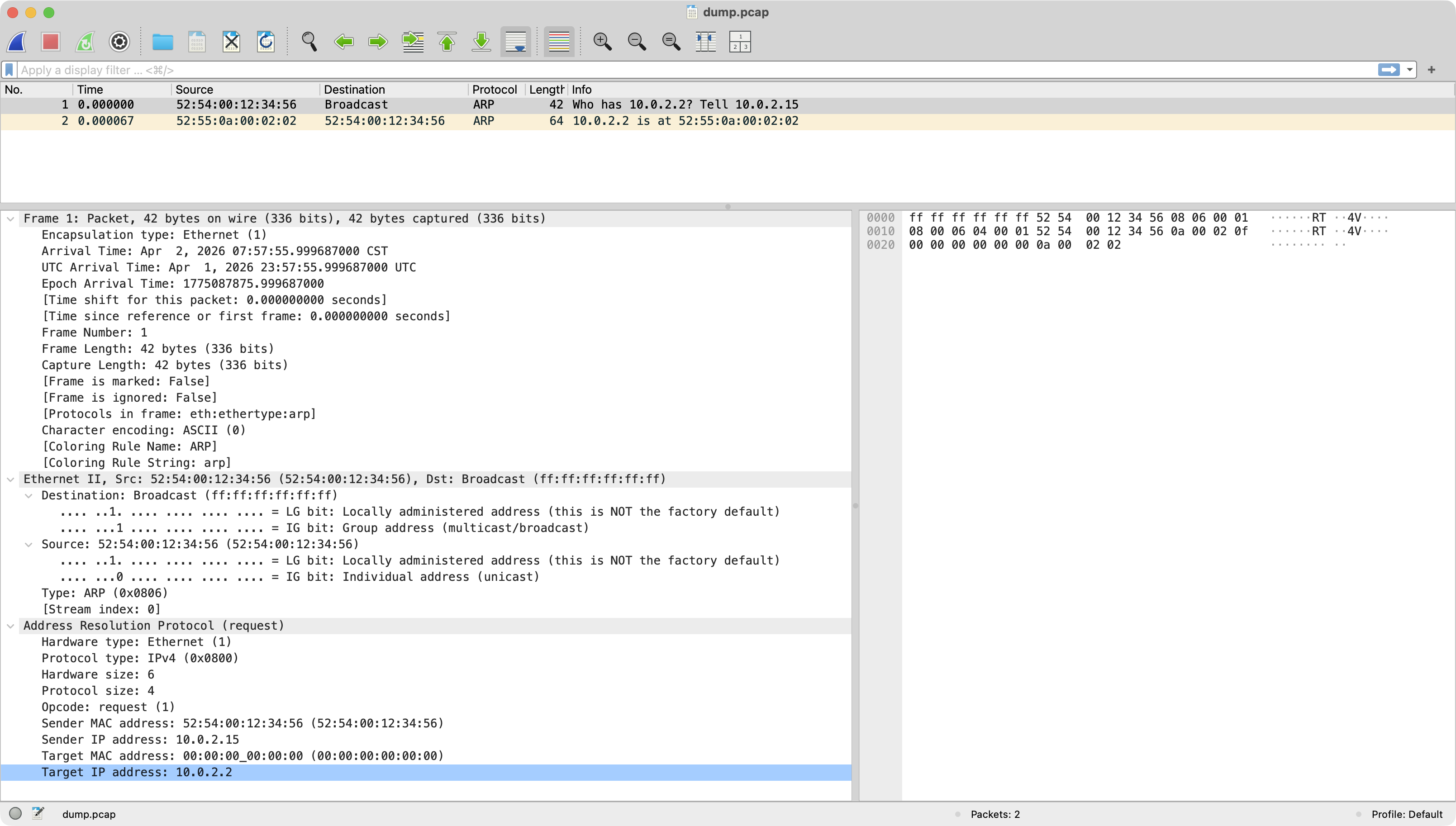

Day85-86: 送出 ARP 廣播封包，暫存在 ARP Table

廣播請問誰的 IP 是 10.0.2.2，請回覆你的 Mac Address，然後存到 ARP Table 裡。

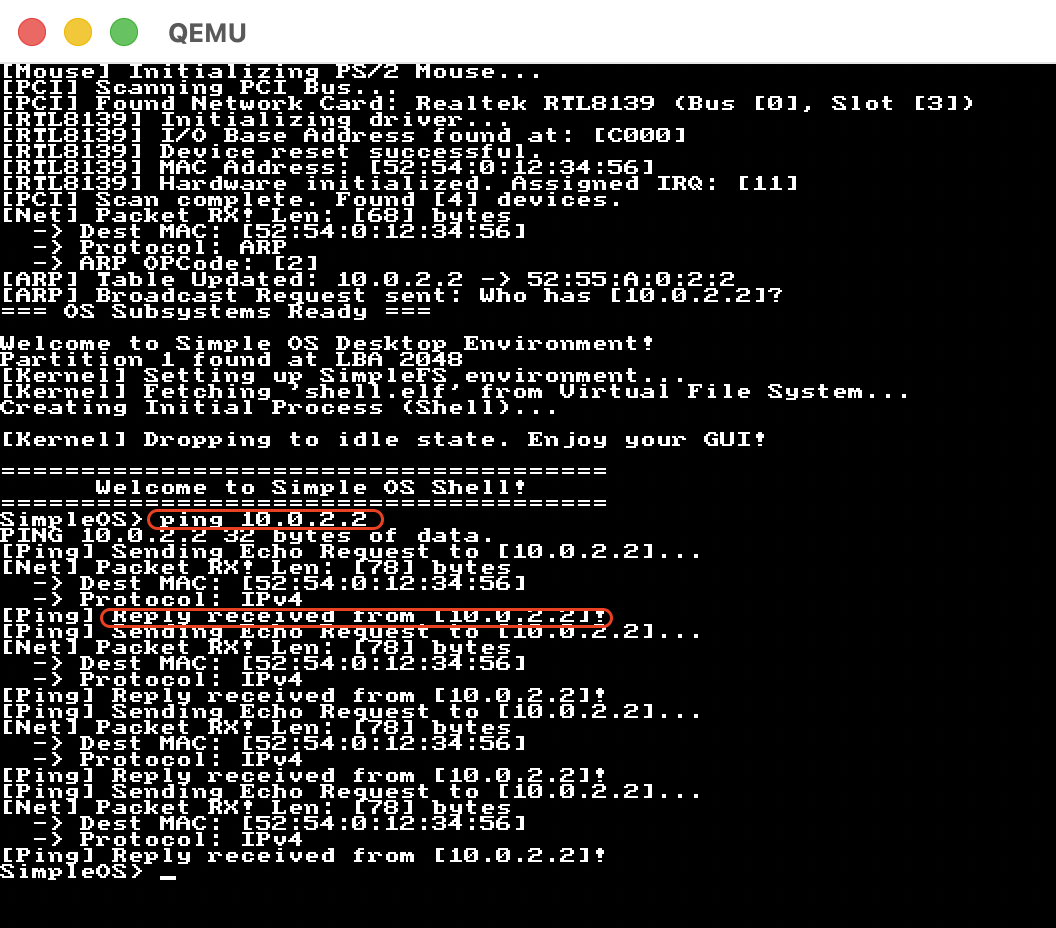

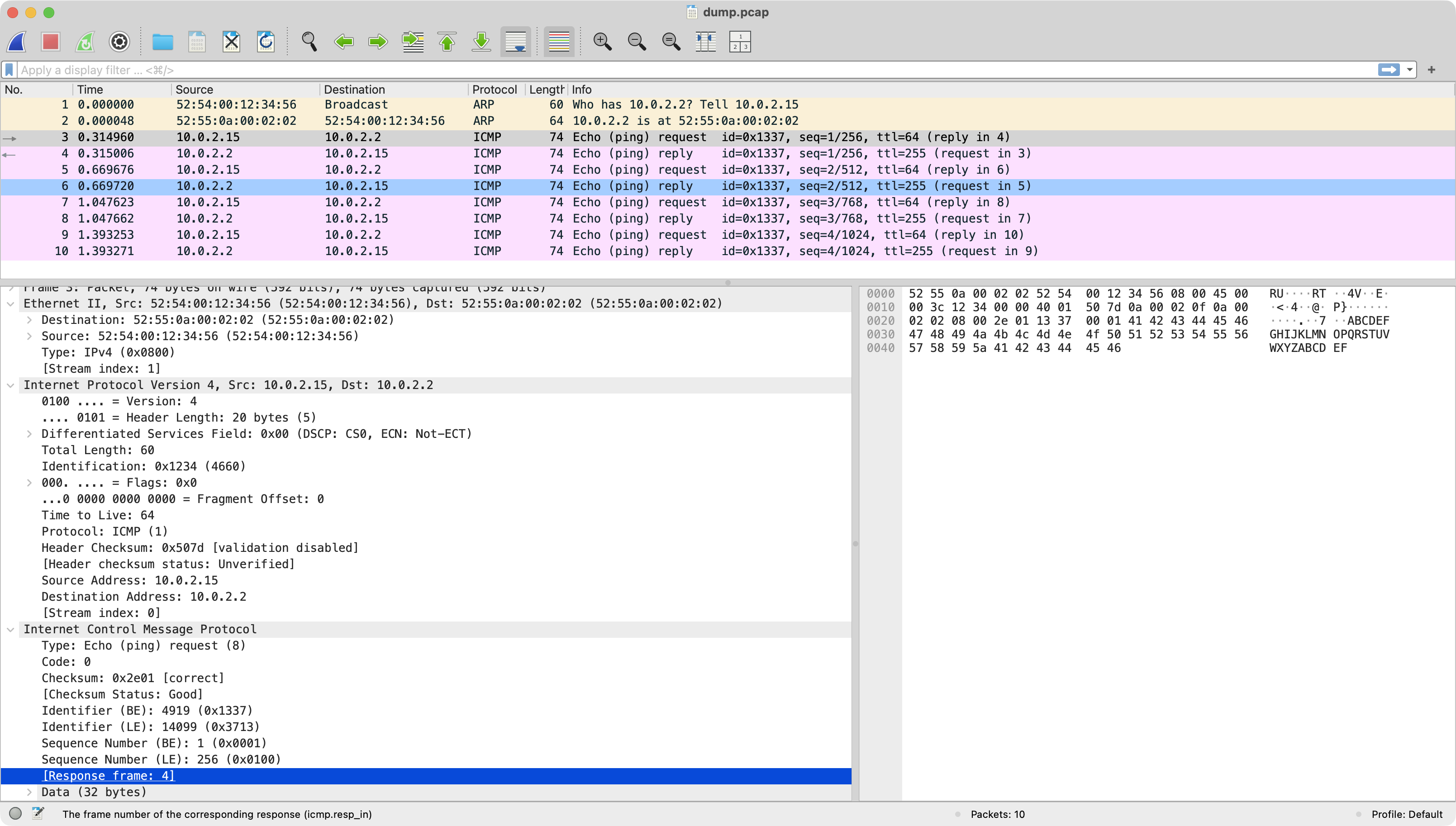

Day87-89: IPv4, ICMP, Ping (User Space)

實作 IPv4 與 ICMP 兩個協議, 底層網卡驅動 (rtl8139.c) 則會調用 ICMP 的實作，然後透過 Ping 封裝 ICMP 的 REPLY

這個 ping 的位址 10.0.2.2 是 QEMU 的 Router 位址。

Day90-92: UDP receive and Socket API

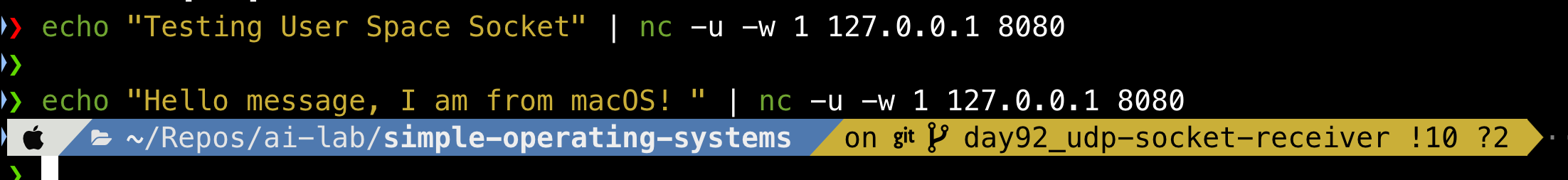

先在 host machine，用 netcut 送一個 UDP 到 QENU router，然後確認 可以收到 UDP 封包，

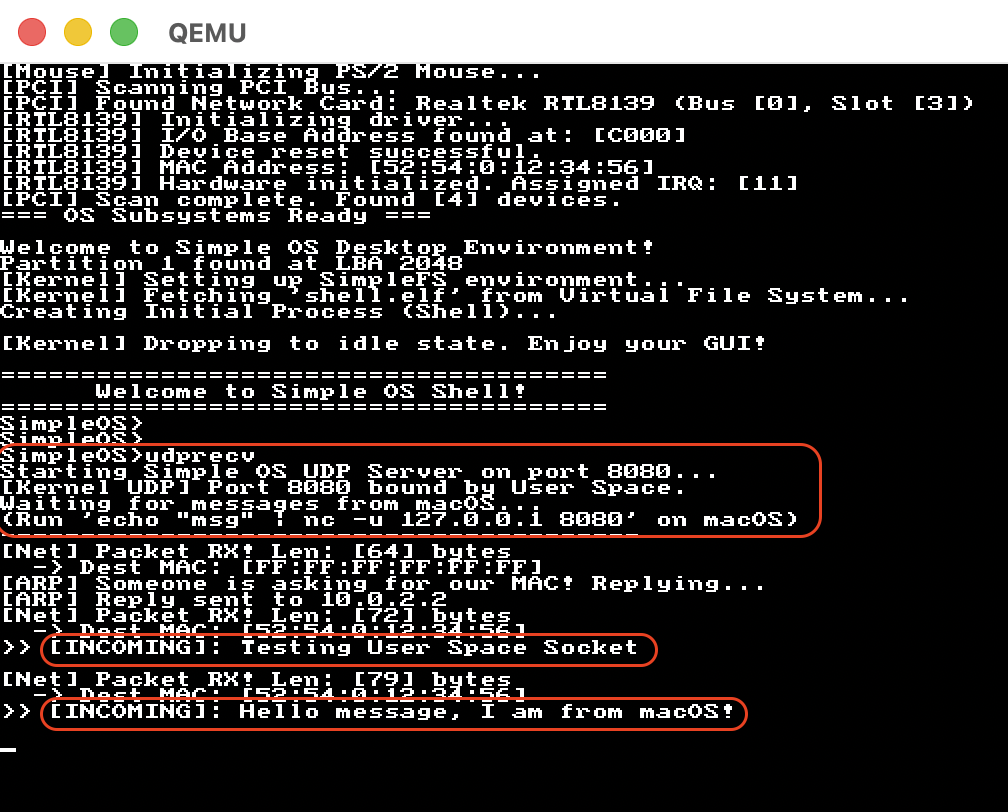

在 User Space 提供了 Socket 的 Bind (Port) 和 Listen，透過 udprecv 這個 application 接收訊息。

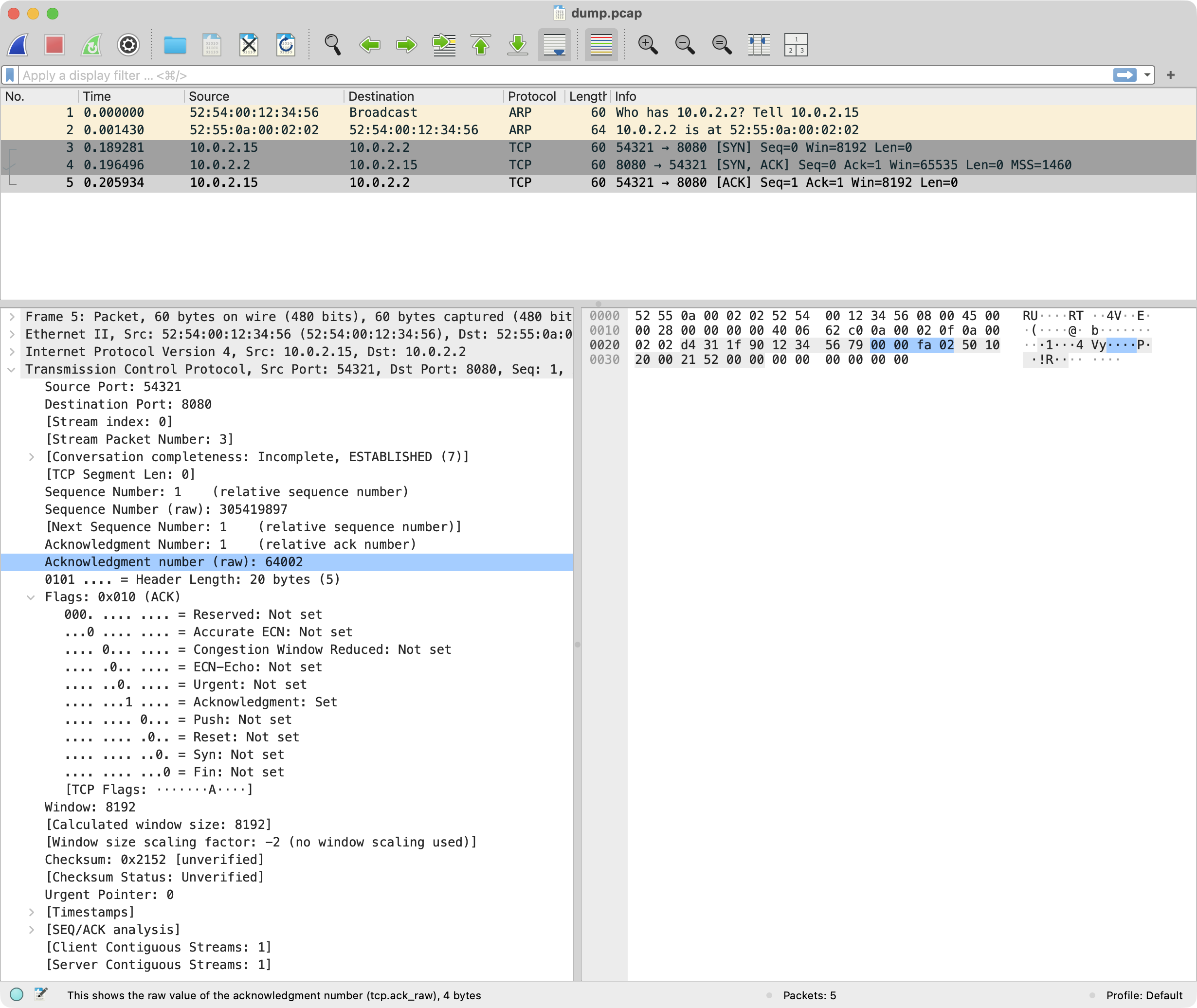

Day93-95: TCP, 3-Way Handshake, Connection

建立 TCP 封包，然後建立 SYN, ACK 三項交握，狀態為 ESTABLISHED

這段錄影則是用動畫展示 三項交握的過程：

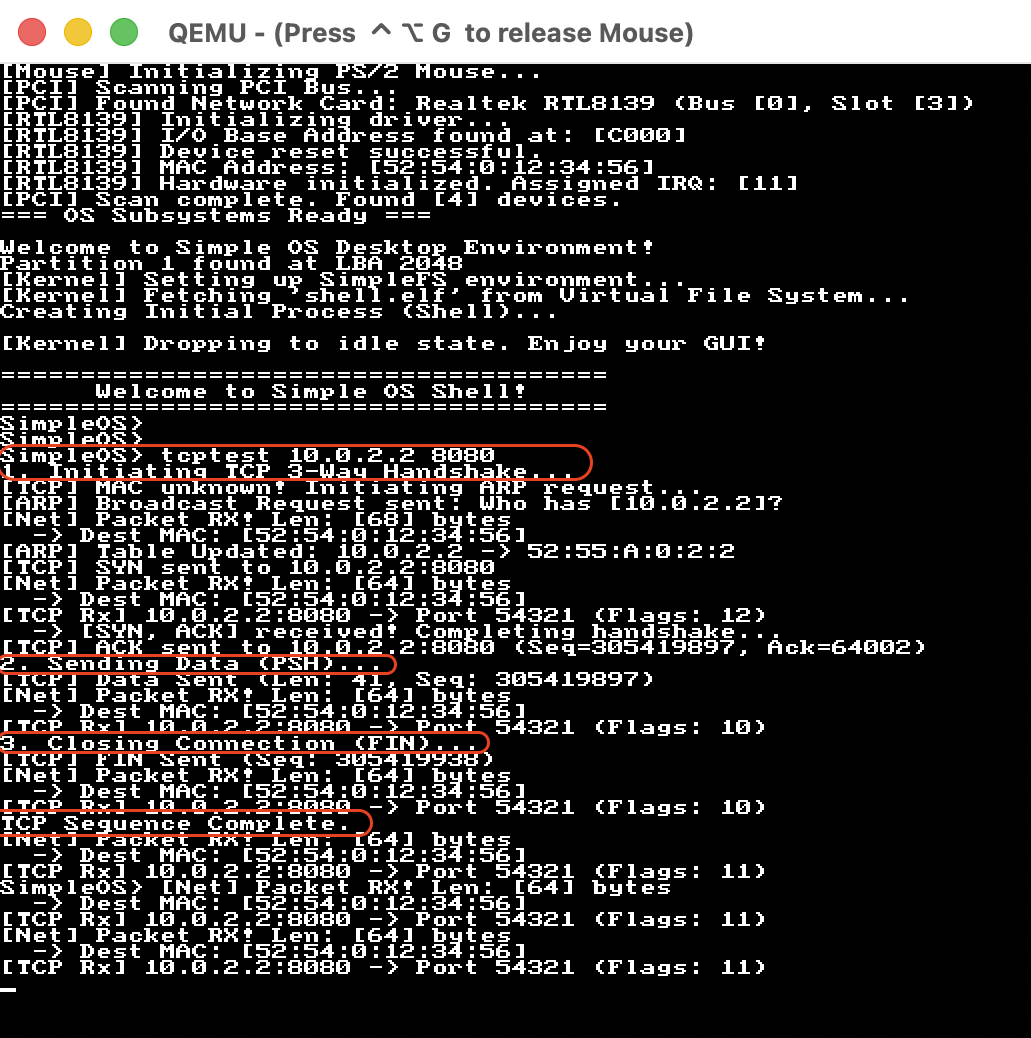

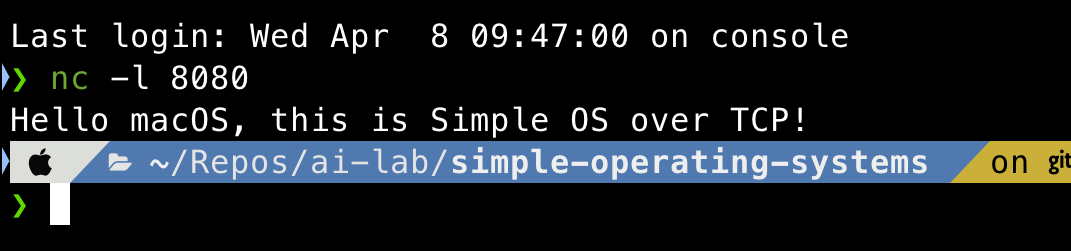

底下兩張是用 tcptest 這個應用程式送出 TCP_PSH flag，把資料送透過 QEMU router 轉送給 Host Machine 的 nc 接收到資料 Hello macOS, ...，最後則是結束對話 TCP_FIN flag，完成整個交握。

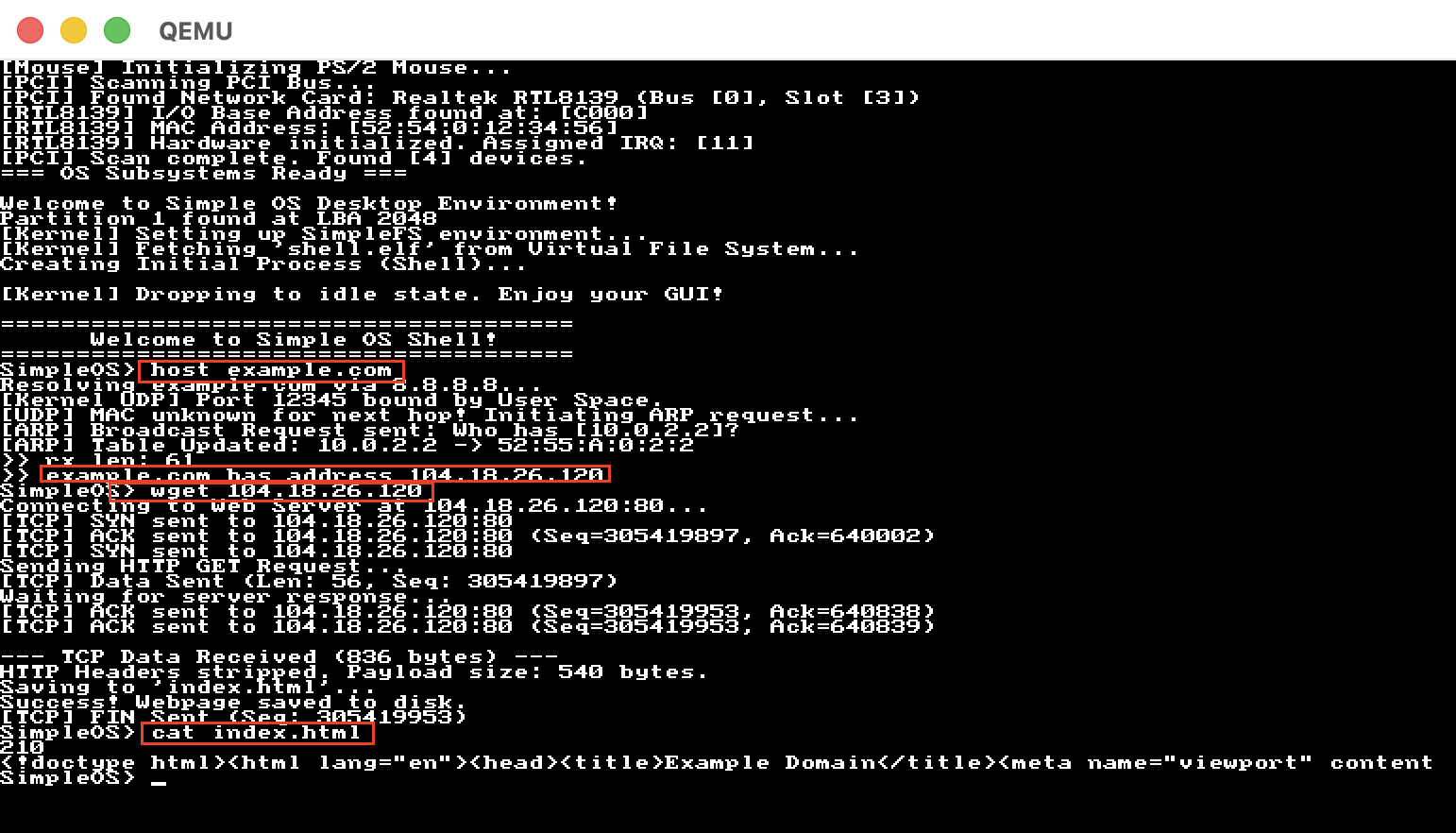

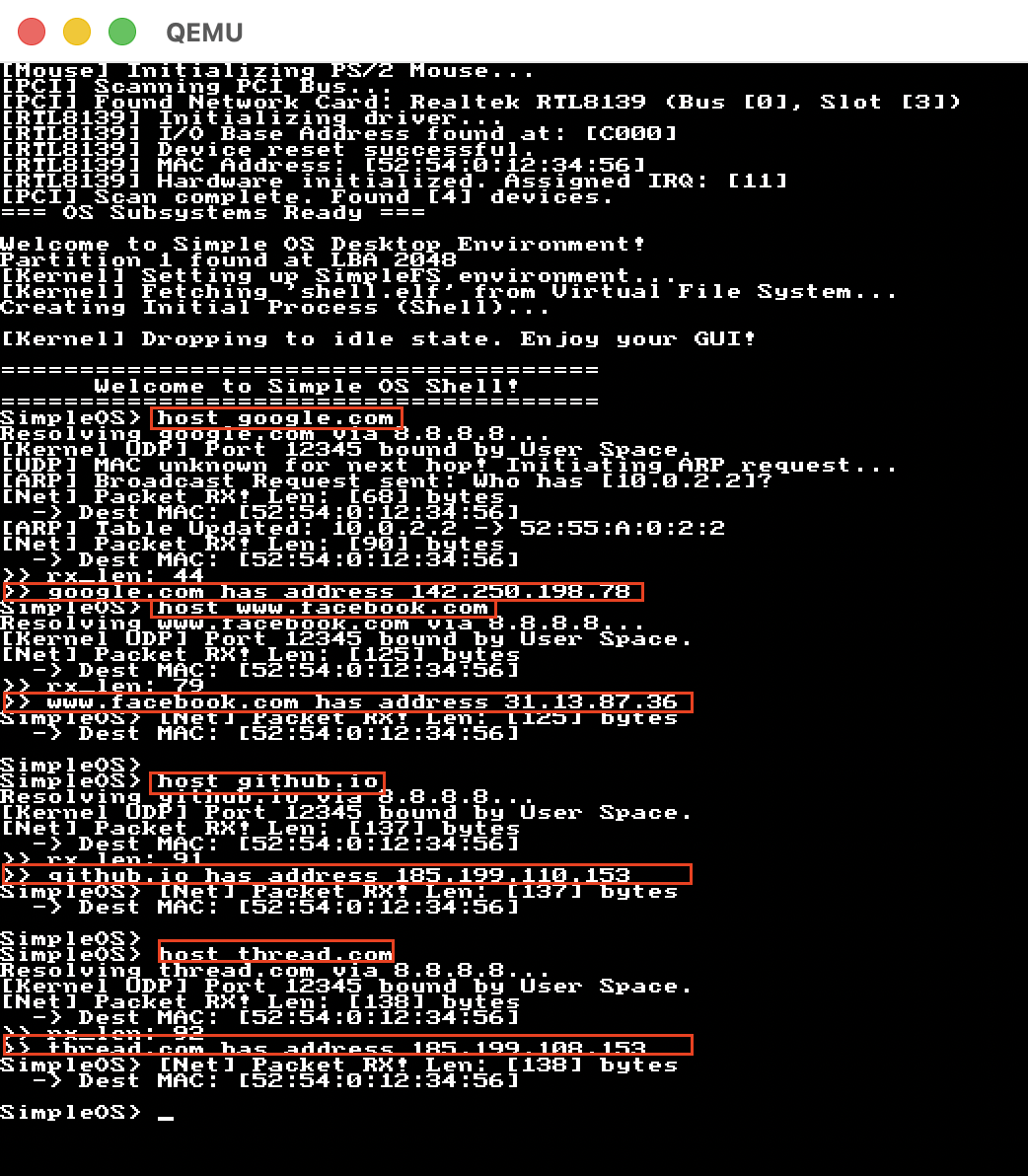

Day96-98: DNS, Wget

TCP 打通後，就可以做真正應用層的東西，像是 DNS、wget 等。

重構

原本 原始碼 的結構很簡單，大概如下：

1
2
3
4
5
6
7
8
9
10
11
12
13

❯ tree -d -L 4
.
├── scripts/
└── src/
    ├── kernel/
    │   ├── asm/
    │   ├── include/
    │   └── lib/
    └── user/
        ├── asm/
        ├── bin/
        ├── include/
        └── lib/

只有分成 Kernel & User Space 兩層，裡面各有 組合語言 和 *.c 與 header ，但網路部分進來之後，整個結構就複雜了，所以重構 Kernel 結構，改成貼近 Linux Kernel 的結構如下。User space 則暫時不動。

1
2
3
4
5
6
7
8
9
10
11

src/kernel/
├── arch/x86/          # 處理器架構相關實作
├── drivers/           # 硬體驅動程式
├── fs/                # 檔案系統層
├── init/              # 系統引導與入口
│   └── main.c         # 核心主程式 (初始化所有次系統)
├── kernel/            # 核心邏輯層
├── mm/                # 記憶體管理
├── net/               # 網路協定棧
├── lib/               # 核心基礎函式庫 (utils, string, memory)
└── include/           # 核心標頭檔 (.h)

課程清單

Phase 9：Network Awakening: From Hardware Scan to ICMP

目標：啟動網卡驅動，實作基礎網路堆疊，驗收 ping 指令。

網路是作業系統最龐大、但也最迷人的子系統。我們將由下而上，從實體層一路打通到網路層。

• Day 81：PCI 匯流排掃描 (PCI Bus Scanning)
  • 掃描主機板上的 PCI 配置空間 (Configuration Space)，尋找 QEMU 內建的網路卡 (Realtek RTL8139)。
• Day 82-83：網卡驅動程式初始化 (NIC Driver Initialization)
  • 啟動 RTL8139 網卡、讀取實體 MAC 位址、解開 PCI Bus Mastering 封印。
  • 設定 Rx 接收環狀緩衝區 (Ring Buffer) 與 IRQ 11 硬體中斷。
• Day 84：乙太網路層與接收處理 (Ethernet Layer & Rx Handler)
  • 定義乙太網路標頭 (Ethernet Header)。
  • 實作中斷驅動的 L2 封包接收機制，防禦髒資料與無限迴圈陷阱。
• Day 85-86：ARP 協定與快取表 (ARP Protocol & Cache Table)
  • 實作 ARP 請求廣播：網路世界的翻譯蒟蒻。
  • 建立 Kernel 網路層的電話簿 (ARP Table)，動態記錄 IP 與 MAC 的對應關係。
• Day 87-88：IPv4、ICMP 協定與 Ping 驗收 (IPv4, ICMP & Ping Verification)
  • 封裝 IPv4 與 ICMP 標頭、實作網路 Checksum 演算法。
  • 處理「首包掉落定律」，實作 ARP Reply 回應機制，並成功收到虛擬路由器的 Ping 回應。
• Day 89：系統呼叫與 User Space Ping (System Calls & User Space Ping)
  • 開通網路系統呼叫 (Syscall)，將底層網路邏輯與應用層分離。
  • 開發 User Space 的 ping.elf，讓 Ring 3 應用程式能安全地觸發網路請求，完成跨界打擊！

Phase 10：Conquering TCP/UDP & Web Exploration

目標：實作 TCP/UDP，解析 DNS，最終驗收 wget。(約 8-9 天)
有了 IP 之後，我們要實作網路層之上的傳輸層，挑戰最困難的 TCP 狀態機，讓 OS 能夠與全世界的 Web Server 溝通。

• Day 90-92：UDP 協定與 Socket 接收器 (UDP Protocol & Socket Receiver)
  • 實作 UDP 無狀態傳輸，建立 Kernel 級別的 Port 綁定 (Bind) 信箱機制。
  • 打通 QEMU Port Forwarding，開發 udpsend.elf 與 udprecv.elf，實現與 macOS 宿主機 (Host) 跨次元壁的雙向文字通訊。
• **Day 93-94：TCP 狀態機與三方交握 (TCP State Machine & 3-Way Handshake) **
  • 實作複雜的 TCP 偽標頭 (Pseudo Header) 計算與 32-bit 大小端序 (Endianness) 轉換。
  • 精準計算 Sequence/Acknowledge Number，完美攔截 [SYN, ACK] 並回傳 [ACK]，完成連線建立 (ESTABLISHED)。
• Day 95：TCP 資料傳輸與優雅中斷 (TCP Data Transfer & Connection Teardown)
  • 實作帶有 PSH 旗標的真實資料傳送機制。
  • 實作帶有 FIN 旗標的四方揮手 (4-Way Handshake)，安全釋放雙方連線資源。
• Day 96：DNS 網域解析與 Socket API (DNS Resolution & Socket API)
  • 封裝更完整的 Socket 系統呼叫介面 (如 sys_connect, sys_send, sys_recv)。
  • 開發 DNS Client，透過 UDP 向 8.8.8.8 查詢，將人類可讀的 google.com 解析成真實 IP。
• Day 97-98：HTTP 協定解析與 wget 驗收 (HTTP Protocol & wget Verification)
  • 網路篇的最終大魔王驗收！在 User Space 組裝 HTTP GET 請求，連上真實的 Web Server 下載 HTML 原始碼。
  • 結合 SimpleFS，將網頁內容直接寫入虛擬硬碟中，完成網路與檔案系統的終極整合！

小結

第二階段除了網路，還有其他主題：

1. 透過 GRUB 實作多重開機 (Termianl or Desktop)
2. Process Management: 實作 top, ps, kill 等 process management
3. 多工視窗環境，包含視窗縮放、task manager、clock、井字遊戲 … 等

這些有時間再來慢慢整理。

這些東西都是已經非常成熟，無時不刻都在用的東西，是精華中的精華，人類智慧結晶中的結晶。過程中難免會讚嘆以前的設計可以用到現在，雖然有時候也會覺得有點搞剛 XD

自幹這東西，像毒藥一樣，一個做完會想再做下一個看看，然後題目就冒出很多，後面還有一堆可以做，我就慢慢玩了 XDD
